Censo da Educação Superior (2): Como plotar o movimento migratório universitário no Brasil em um mapa

No primeiro post sobre os microdados do Censo da Educação Superior, falei sobre as cidades e estados que mais atraem universitários de fora. Neste segundo post, discutirei mais a fundo este movimento migratório universitário, incluindo a elaboração de um rebusco mapa de fluxo migratório.

library(stringr)
library(tidyr)
library(magrittr)
library(dplyr)
library(feather)
library(maptools)
library(maps)
library(geosphere)
library(knitr)

Importação dos dados

Para plotar em um mapa os universitários que estudam em uma cidade diferente da que nasceram, precisamos de dois tipos de dados: - Dados espaciais dos municípios brasileiros;
- Um shapefile dos estados brasileiros - Dados de universitários que estudam em uma cidade diferente da que nasceram;

Dados espaciais

Para poder localizar os municípios brasileiros em um mapa, precisamos de dados sobre suas latitudes e longitudes. Em minhas pesquisas, a melhor fonte que eu encontrei foi neste site, que fornece o link para baixar um arquivo KML contendo os dados que precisamos. Para fazer a conversão de KML para um formato tratável pelo R, usei comandos em linux, como indicado pelo próprio site.

ATENÇÃO: Eu baixei o KML descrito acima em 08/06/2016, mas no momento que escrevo este post, o ftp do IBGE para baixar esse arquivo está fora do ar. Por isso, eu disponibilizei os arquivos KML e CSV no meu Github.

df_coord <- read.csv2("https://raw.githubusercontent.com/sillasgonzaga/sillasgonzaga.github.io/master/data/coordenadas_BR.csv",
                      stringsAsFactors = FALSE, header = FALSE)

# Ver estrutura do arquivo
head(df_coord, 10)
##                   V1                                             V2
## 1
## 2
## 3    BARRA DO QUARAÍ                              RIO GRANDE DO SUL
## 4         URUGUAIANA                              RIO GRANDE DO SUL
## 5             QUARAÍ                              RIO GRANDE DO SUL
## 6          SANT&apos                              ANA DO LIVRAMENTO
## 7  ANA DO LIVRAMENTO -55.5348142679597,-30.8893840103812,200.677824
## 8             ITAQUI                              RIO GRANDE DO SUL
## 9           ALEGRETE                              RIO GRANDE DO SUL
## 10         MAÇAMBARÁ                              RIO GRANDE DO SUL
##                   V3
## 1
## 2
## 3    BARRA DO QUARAÍ
## 4         URUGUAIANA
## 5             QUARAÍ
## 6  RIO GRANDE DO SUL
## 7
## 8             ITAQUI
## 9           ALEGRETE
## 10         MAÇAMBARÁ
##                                                        V4
## 1
## 2
## 3             -57.5570603248122,-30.2110754071007,42.0408
## 4   -57.0818249090229,-29.7598231712009,78.23018999999999
## 5          -56.4536470403836,-30.3828679600575,118.674261
## 6                                               SANT&apos
## 7
## 8           -56.55713349703041,-29.128636898258,62.084645
## 9  -55.7958701453331,-29.78204320831051,94.73120299999999
## 10         -56.06361348173561,-29.146144198381,104.458392
# Acrescentar nomes de colunas
names(df_coord) <- c("municipio", "uf", "municipio_localidade", "coordenadas")
# Remover duas primeiras linhas
df_coord <- df_coord[-(1:2),]
# Remover linha na coluna uf se contém número
df_coord <- df_coord[!grepl("\\d", df_coord$uf),]
# Remover linha na coluna coordenadas se NAO contem numero
df_coord <- df_coord[grepl("\\d", df_coord$coordenadas),]
# Separar coluna de coordenadas em três e remover a última
df_coord %<>% separate(coordenadas, into = c('x1', 'x2', 'x3'), sep = ",")

df_coord %<>% filter(municipio == municipio_localidade)
# remover última coluna
df_coord %<>% select(-x3, -municipio_localidade, -uf) %>% rename(lat = x2, lon = x1)
# remover acentos da coluna de municipio_localidade
df_coord$municipio %<>% iconv(to = "ASCII//TRANSLIT")
# remover duplicatas
df_coord %<>% distinct(municipio)
head(df_coord)
##         municipio                lon                lat
## 1 BARRA DO QUARAI  -57.5570603248122  -30.2110754071007
## 2      URUGUAIANA  -57.0818249090229  -29.7598231712009
## 3          QUARAI  -56.4536470403836  -30.3828679600575
## 4          ITAQUI -56.55713349703041   -29.128636898258
## 5        ALEGRETE  -55.7958701453331 -29.78204320831051
## 6       MACAMBARA -56.06361348173561   -29.146144198381
# Precisamos de uma coluna com o código do município.
# Para isso, usamos o arquivo df_cidades usado no post1 que eu disponibilizei tbm no github
df_cidades <- read.csv2("https://raw.githubusercontent.com/sillasgonzaga/sillasgonzaga.github.io/master/data/municipiosBR.csv")
names(df_cidades) <- c("uf", "cod_municipio", "municipio")
df_cidades$municipio  %<>% iconv(to = "ASCII//TRANSLIT") %>% str_to_upper()
df_cidades %<>% left_join(df_coord, by = 'municipio')
df_cidades %<>% na.omit()
df_cidades$lon %<>% as.numeric()
df_cidades$lat %<>% as.numeric()
head(df_cidades)
##   uf cod_municipio               municipio       lon        lat
## 2 RO       1100379 ALTO ALEGRE DOS PARECIS -61.85308 -12.131777
## 3 RO       1100403            ALTO PARAISO -53.73289 -23.508131
## 5 RO       1100023               ARIQUEMES -63.03327  -9.908463
## 6 RO       1100452                 BURITIS -63.82968 -10.209805
## 7 RO       1100031                  CABIXI -60.54431 -13.499763
## 8 RO       1100601             CACAULANDIA -62.90319 -10.338873
# Importar o shapefile
# disponível em https://github.com/sillasgonzaga/sillasgonzaga.github.io/raw/master/data/estados_2010.shp
estados <- readShapePoly("/home/sillas/R/Projetos/CensoEducSuperior/Dados/shapefiles/estados_2010/estados_2010.shp")

Dados de universitários

O DM_ALUNO.csv, tratado no post anterior, e filtrado para os casos em que o município de nascimento não é o mesmo do município da IES:

# importar df original
system.time(df <- read_feather("/home/sillas/R/Projetos/CensoEducSuperior/Dados/dm_aluno_tratado.feather"))
##    user  system elapsed
##   4.516   0.892   6.141
df %<>% filter(municipio_diferente == 1)
# excluir cidades que não estão presentes no df_cidades
df %<>% filter(CO_MUNICIPIO_NASCIMENTO %in% df_cidades$cod_municipio & CO_MUNICIPIO_IES %in% df_cidades$cod_municipio)
# selecionar apenas colunas referentes às cidades
df_agg <- df %>%
  select(cod_mun_aluno = CO_MUNICIPIO_NASCIMENTO, nome_mun_aluno =  municipioNascimento,
         cod_mun_ies = CO_MUNICIPIO_IES, nome_mun_ies = municipioIES) %>%
  group_by(cod_mun_aluno, nome_mun_aluno, cod_mun_ies, nome_mun_ies) %>%
  tally(sort = TRUE) %>%
  ungroup() %>%
  rename(qtd = n)

# Os 10 fluxos migratórios mais comuns
df_agg %>% top_n(n = 10, wt = qtd) %>% select(nome_mun_aluno, nome_mun_ies, qtd) %>% kable()
nome_mun_aluno nome_mun_ies qtd
Aracaju (SE) Săo Cristóvăo (SE) 17574
Contagem (MG) Belo Horizonte (MG) 11023
Niterói (RJ) Rio de Janeiro (RJ) 16817
Rio de Janeiro (RJ) Duque de Caxias (RJ) 12676
Rio de Janeiro (RJ) Săo Gonçalo (RJ) 11029
São Bernardo do Campo (SP) Săo Paulo (SP) 10811
São Paulo (SP) Guarulhos (SP) 14762
São Paulo (SP) Săo Bernardo do Campo (SP) 15408
Porto Alegre (RS) Indaial (SC) 11902
Porto Alegre (RS) Canoas (RS) 12571

Uma curiosidade sobre o primeiro lugar da lista: o fluxo Aracaju > São Cristóvão é devido ao fato de a única universidade pública de Sergipe, a Universidade Federal de Sergipe (UFS), estar localizado em São Cristóvão, mas como a UFS é muito próxima a Sergipe, os universitários aracajuanos vão à UFS e voltam para casa no mesmo dia.

Finalmente, vamos o código para plotar o mapa. O código abaixo foi “inspirado” deste post do Flowing Data, um ótimo blog sobre visualização de dados. Adaptar o código do artigo não foi tão direto como eu imaginava, por isso fiz questão de documentar todos os passos e explicar o que eles fazem.

# Para deixar mais fortes os fluxos mais frequentes, precisamos classificar os dados em ordem crescente de frequência
df_agg %<>% arrange(qtd)

# Criar dataframes separados para os municipios do aluno (origem ou org) e da IES (destino ou dest)
df_org <- select(df_agg, org = cod_mun_aluno)
df_dest <- select(df_agg, dest = cod_mun_ies)
# criar variáveis para a quantidade de cada fluxo
qtd <- df_agg$qtd
maxqtd <- max(qtd)
# acrescentar latitude e longitude para cada cidade dois dataframes
df_org %<>% left_join(df_cidades, by = c('org' = 'cod_municipio'))
df_dest %<>% left_join(df_cidades, by = c('dest' = 'cod_municipio'))

# para ver quanto tempo levou para gerar o mapa
t1 <- proc.time()

# Para salvar em um PNG de alta resolução, desmarque as duas linhas abaixo, além da dev.off()
#myPng <- function(..., width=13, height=13, res=300) {png(..., width=width*res, height=height*res, res=res)}
#myPng("mapa.png")

# Para deixar o gráfico bonito, usaremos um fundo preto
map(estados, col="#191919", fill=TRUE, bg="#000000")
# além de um escala que vai de preto (valores menores) a azul (valores maiores)
pal <- colorRampPalette(c("#333333", "white", "#1292db"))
colors <- pal(100)
# título
title("Mapeamento do movimento migratório \nuniversitário no Brasil", col.main = "white", cex.main = 1)
# referencia abaixo do mapa
mtext("Fonte: Censo do Ensino Superior 2014 \n Autor: Sillas Gonzaga (sillasgonzaga.github.io)",
      col = "white", side = 1, line = 1, cex = 1)
# Para gerar as linhas, a função gcIntermediate é necessária,
# porém dois dos argumentos dela, p1 e p2, só podem ser vetores de tamanho 2
# portanto, preciamos fazer um for loop para plotar cada linha de df_org e df_dest individualmente
# ao final do loop, todas as linhas estarão plotadas no mapa
for (i in 1:nrow(df_agg)) {
  p1 = c(df_org[i, ]$lon, df_org[i, ]$lat)
  p2 = c(df_dest[i, ]$lon, df_dest[i, ]$lat)
  inter <- gcIntermediate(p1, p2, n = 100, addStartEnd = TRUE)
  # determinar cor de cada fluxo
  colindex <- ((qtd[i]/maxqtd)*length(colors)) %>% round
  mycol = colors[colindex]
  lines(inter, col = mycol, lwd = 0.8)
}

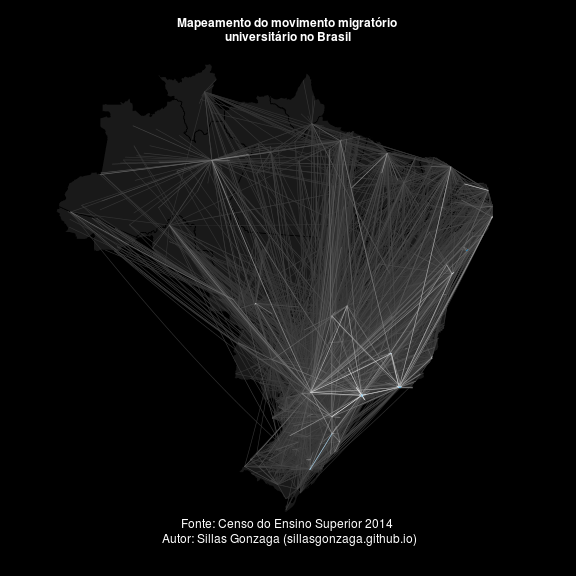

Clique na imagem abaixo para ver em alta definição.

#dev.off()
t2 <- proc.time()
# Tempo necessário para construir o mapa (em segundos)
t2 - t1
##    user  system elapsed
## 322.500   3.436 375.426
